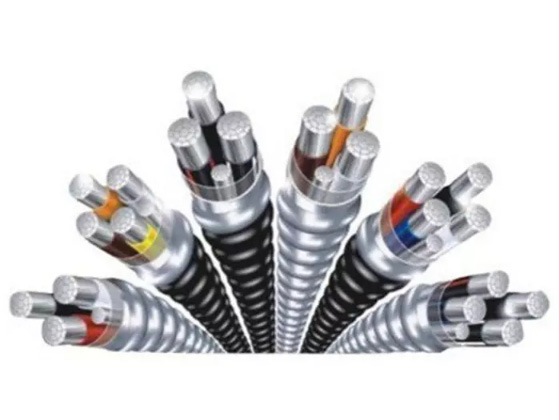

鋁合金電纜
一、產品型號
|
型號 |
名稱 |
截面積mm2 |
|
YJLHV6（AC90） |
鋁合金芯交聯聚乙烯絕緣鋁合金連鎖鎧裝無護套電力電纜 |
10-630 |
二、產品執行標準
GB/T31840-2015《額定電壓1kV（Um=1.2kV）到35kV（Um=40.5Kv）鋁合金芯擠包絕緣電力電纜》
三、應用范圍
YJLHV6（AC90）鎧裝電纜是一種高柔性的自鎖型鋁鎧裝，減少了管道布線所帶來的施工難度和人力成本。電纜在工廠用高柔性的自鎖型鋁鎧裝組裝完畢，不需要管道及其附件和人工密集的拉線、扣線和成管等工序。
適用于600V~35kV電壓等級;適用于90℃下干燥或潮濕場所;可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，彎曲半徑小為7倍外徑，也可360°彎曲;適用于民用、商業、工業、大型場館、娛樂(lè )場所、礦井、地鐵以及各類級別危險地區等場所。
四、綜合性能
導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。
絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。
鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。
價格：實現同等電氣性能的前提下，ZA-AC90鋁合金電纜比銅芯電纜的價格大約低30%~50%
五、產品技術參數表
|
導體截面 mm2 |
電纜近似尺寸mm |
|||||||
|
1芯 |
2芯 |
3芯 |
3+1芯 |
4芯 |
3+2芯 |
4+1芯 |
5芯 |
|
|
10 |
13 |
18.4 |
19.3 |
20.2 |
20.7 |
22.4 |
22.8 |
23.2 |
|
16 |
14 |
20.4 |
22.4 |
23.5 |
24.1 |
24.8 |
25.3 |
25.9 |
|
25 |
15.6 |
24.6 |
25.9 |
27 |
28 |
28.5 |
29.3 |
30.2 |
|
35 |
16.6 |
26.6 |
28 |
28.8 |
30.4 |
30.1 |
31.5 |
32.9 |
|
50 |
18.2 |
29.8 |
31.5 |
32.7 |
34.3 |
34.4 |
35.8 |
37.2 |
|
70 |
20 |
33.4 |
35.4 |
36.6 |
38.6 |
38.4 |
40.2 |
43.1 |
|
95 |
22.5 |
36.4 |
38.6 |
40.2 |
43.2 |
43.6 |
45.3 |
47.1 |
|
120 |
24.2 |
40.8 |
43.3 |
45.4 |
47.4 |
48.3 |
50 |
51.7 |
|
150 |
26.3 |
45 |
47.8 |
49.2 |
52.4 |
51.7 |
54.5 |
57.4 |
|
185 |
